Milyen szempontokat kell figyelembe venni, ha pillangószelepet használunk gőzrendszerben?

Ha gőzrendszerekről van szó, a szelepek kiválasztása és használata döntő szerepet játszik a hatékony és biztonságos működés biztosításában. A különböző típusú szelepek közül a pillangószelepek jelentős népszerűségre tettek szert kompakt kialakításuk, költséghatékonyságuk és gyors működésük miatt. Megbízható pillangószelep-szállítóként első kézből tapasztaltam a tájékozott döntések fontosságát a pillangószelepek gőzrendszerekbe történő beépítésekor. Ebben a blogbejegyzésben azokat a legfontosabb szempontokat tárgyalom, amelyeket figyelembe kell venni a pillangószelep gőzrendszerben történő használatakor.

Hőmérséklet- és nyomásértékek

A gőzrendszerek széles hőmérséklet- és nyomástartományban működnek, és elengedhetetlen olyan pillangószelep kiválasztása, amely ellenáll ezeknek a feltételeknek. A pillangószelep hőmérséklet- és nyomásértékét a gyártási anyag, a tervezés és a gyártási folyamat határozza meg.

A magas hőmérsékletű gőz hőtágulást okozhat, ami szivárgáshoz vagy a szelep károsodásához vezethet, ha az nincs megfelelően besorolva. Gőzalkalmazásokhoz gyakran előnyben részesítik a rozsdamentes acélból vagy erősen ötvözött acélból készült szelepeket kiváló hőállóságuk miatt. Ezek az anyagok magas hőmérsékleten is megőrzik mechanikai tulajdonságaikat, így biztosítva a megbízható működést hosszabb ideig.

Hasonlóképpen, a szelep névleges nyomásának meg kell egyeznie a gőzrendszer maximális üzemi nyomásával. A névleges nyomásérték túllépése a szelep meghibásodásához vezethet, ami súlyos következményekkel járhat az egész rendszer biztonságára és hatékonyságára nézve. A pillangószelep kiválasztásakor fontos áttekinteni a gyártó specifikációit, hogy megbizonyosodjon arról, hogy a szelep alkalmas a gőzrendszer adott hőmérsékleti és nyomási viszonyaira.

Áramlási jellemzők

A pillangószelep áramlási jellemzői egy másik fontos szempont a gőzrendszerben. A pillangószelepek viszonylag alacsony nyomásesésükről ismertek, így alkalmasak olyan alkalmazásokra, ahol az energiahatékonyság prioritást élvez. A pillangószelep áramlási együtthatója (Cv) azonban változhat a méretétől, a kialakításától és a nyitás mértékétől függően.

Gőzrendszerben kulcsfontosságú annak biztosítása, hogy a szelep biztosítani tudja a szükséges áramlási sebességet, miközben stabil nyomást tart fenn. Előfordulhat, hogy egy alacsony Cv-vel rendelkező szelep nem tudja a szükséges mennyiségű gőzt leadni, ami csökkenti a rendszer teljesítményét. Másrészt egy nagy Cv-vel rendelkező szelep túlzott áramlási és nyomásingadozást okozhat, ami szintén káros lehet a rendszerre.

A pillangószelep kiválasztásakor tanácsos konzultálni a szelep gyártójával vagy folyadékdinamikai szakértővel, hogy meghatározzák a megfelelő méret és Cv értékét az adott gőzrendszer követelményeinek. Ez segít optimalizálni a szelep áramlási jellemzőit és biztosítja a hatékony működést.

Tömítési teljesítmény

A pillangószelep tömítési teljesítménye kritikus fontosságú a gőzrendszerben a szivárgás megakadályozása és a működés biztonsága és hatékonysága érdekében. A gőzszivárgás nemcsak energiaveszteséget okozhat, hanem a személyzet és a berendezések biztonságát is veszélyeztetheti.

Számos tényező befolyásolhatja a pillangószelep tömítési teljesítményét, beleértve a szelep kialakítását, az ülés anyagát és a gyártási folyamat minőségét. Gőzalkalmazásokhoz kiváló tömítési tulajdonságaik miatt gyakran alkalmaznak rugalmas üléssel ellátott szelepeket. A rugalmas ülések még alacsony nyomáson is szoros tömítést biztosítanak, megakadályozva a gőzszivárgást.

Fontos azonban az ülés anyagának megválasztása is. Előfordulhat, hogy egyes ülésanyagok nem alkalmasak magas hőmérsékletű gőzalkalmazásokra, mivel idővel leromolhatnak vagy elveszíthetik tömítő tulajdonságaikat. Ilyen esetekben a fémüléses pillangószelepek jobb megoldást jelenthetnek, mivel ellenállnak a magas hőmérsékletnek és nyomásnak a tömítési teljesítmény romlása nélkül.

Működtetési mód

A pillangószelep működtetési módja egy másik szempont a gőzrendszerben. Többféle hajtómű áll rendelkezésre, beleértve a kézi, elektromos, pneumatikus és hidraulikus működtetőket.

A kézi működtetők a legegyszerűbb és legköltséghatékonyabb megoldás, de sebességük és pontosságuk korlátozott. Általában olyan alkalmazásokban használatosak, ahol a szelepet ritkán kell állítani.

Az elektromos hajtóművek precíz vezérlést kínálnak, és könnyen integrálhatók az automatizált vezérlőrendszerekbe. Olyan alkalmazásokhoz alkalmasak, ahol távvezérlésre és pontos pozicionálásra van szükség.

A pneumatikus működtetők széles körben használatosak a gőzrendszerekben gyors válaszidejük és nagy megbízhatóságuk miatt. Sűrített levegővel működnek, így alkalmasak olyan alkalmazásokra, ahol a robbanásveszélyes vagy veszélyes környezet aggodalomra ad okot. Ha érdekelnek a pillangószelepei pneumatikus működtetői, nézze meg nálunkPneumatikus pillangószeleptermékoldal.

A hidraulikus működtetők nagy nyomatékot képesek biztosítani, és gyakran használják nagyüzemi gőzrendszerekben, ahol nagy igénybevételre van szükség.

A működtetési mód megválasztása a gőzrendszer speciális követelményeitől függ, például a működés gyakoriságától, a távvezérlés szükségességétől és a környezeti feltételektől.

Karbantartás és szervizelhetőség

A megfelelő karbantartás és szervizelhetőség elengedhetetlen a gőzrendszerben lévő pillangószelep hosszú távú működéséhez. A rendszeres karbantartás segíthet a lehetséges problémák azonosításában és kezelésében, még mielőtt azok komoly problémákká válnának, biztosítva a rendszer megbízhatóságát és biztonságát.

A pillangószelep kiválasztásakor fontos figyelembe venni a karbantartás egyszerűségét. Az egyszerű kialakítású és hozzáférhető alkatrészekkel rendelkező szelepek karbantartása és javítása egyszerűbb. Emellett fontos tényező a pótalkatrészek elérhetősége is. Válasszon olyan szelepgyártót, amely az alkatrészek széles választékát kínálja, és jó hírnevet szerzett az ügyfélszolgálat terén.

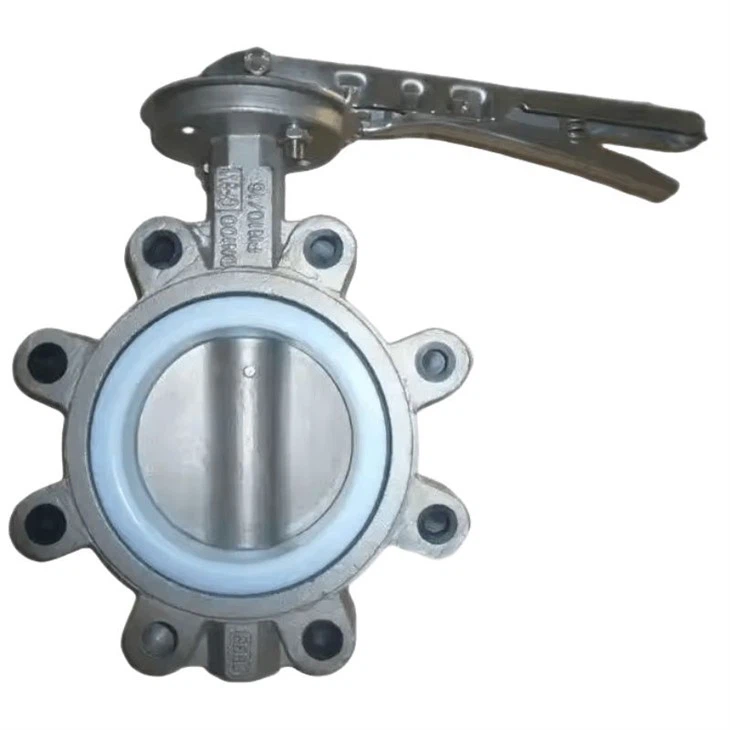

Néhány pillangószelepet úgy terveztek, hogy könnyen szét- és összeszerelhető legyen, ami csökkentheti az állásidőt a karbantartás során. Például a miénkPn10 Pn16 Class 125 füles típusú pillangószelepa szervizelhetőséget szem előtt tartva tervezték, így könnyen karbantartható és javítható.

Tűz – biztonságos tervezés

A gőzrendszerben a tűzbiztonság a fő szempont. Tűz esetén a pillangószelepnek képesnek kell lennie megőrizni sértetlenségét, és meg kell akadályoznia a gőz és a tűz terjedését. A tűzbiztos pillangószelepeket úgy tervezték, hogy megfeleljenek bizonyos tűzbiztonsági szabványoknak, és megbízható teljesítményt nyújtanak magas hőmérsékletű és tűzveszélyes környezetben.

Ezek a szelepek jellemzően fém-fém tömítéssel és tűzálló bevonattal rendelkeznek, amely biztosítja, hogy ellenálljanak a tűz során keletkező hőnek és nyomásnak. A miénkExcentrikus tűzjelző pillangószelepA tűzbiztonságot szem előtt tartva tervezték, extra védelmet biztosítva gőzrendszerének.

Kompatibilitás más rendszerkomponensekkel

Végül fontos annak biztosítása, hogy a pillangószelep kompatibilis legyen a gőzrendszer egyéb alkatrészeivel, például csövekkel, szerelvényekkel és vezérlőrendszerekkel. A nem kompatibilis alkatrészek telepítési problémákat, szivárgást és csökkent rendszerteljesítményt okozhatnak.

A pillangószelep kiválasztásakor tanácsos konzultálni a szelep gyártójával vagy egy rendszermérnökkel, hogy megbizonyosodjon arról, hogy a szelep kompatibilis a meglévő rendszerelemekkel. Ez elősegíti a gőzrendszer zökkenőmentes telepítését és megbízható működését.

Következtetés

Összefoglalva, a pillangószelep gőzrendszerben történő használata számos tényező alapos mérlegelését igényli, beleértve a hőmérséklet- és nyomásértékeket, az áramlási jellemzőket, a tömítési teljesítményt, a működtetési módot, a karbantartást és a szervizelhetőséget, a tűzbiztos kialakítást és a rendszer többi elemével való kompatibilitást. Pillangószelep-beszállítóként megértjük e megfontolások fontosságát, és elkötelezettek vagyunk amellett, hogy kiváló minőségű szelepeket biztosítsunk, amelyek megfelelnek ügyfeleink gőzrendszereinek speciális követelményeinek.

Ha éppen gőzrendszere pillangószelepét választja, vagy bármilyen kérdése van termékeinkkel kapcsolatban, kérjük, vegye fel velünk a kapcsolatot további megbeszélés céljából. Szakértői csapatunk mindig készen áll, hogy segítsen Önnek a megfelelő választásban és gőzrendszere hatékony és biztonságos működésében.

Hivatkozások

• ASME kazán és nyomástartó edény kódja
• API szabványok szelepekhez az olajiparban
• A szelepek tervezésére és teljesítményére vonatkozó ISO szabványok
