Mi a különbség a pillangószelep és a gömbcsap között?

Szia! Pillangószelep-szállítóként gyakran kérdeznek tőlem a pillangószelepek és a golyósszelepek közötti különbségekről. Ez egy meglehetősen gyakori kérdés, különösen azok számára, akik újak a szelepek világában, vagy éppen a megfelelő szelep kiválasztásán vannak az adott alkalmazási területükön. Tehát merüljünk bele, és bontsuk le a fő különbségeket e két szeleptípus között.

Tervezés és felépítés

Először is beszéljünk arról, hogyan épülnek fel. A golyóscsapnak van egy gömb alakú tárcsája (a golyója), amelynek közepén egy lyuk van. Amikor a szelep nyitva van, a lyuk egy vonalba esik a csővel, lehetővé téve a folyadék vagy gáz átáramlását. A kikapcsoláshoz el kell fordítani a labdát negyed - fordulattal úgy, hogy a labda szilárd része blokkolja az áramlást. Olyan, mint egy egyszerű be-ki kapcsoló.

Másrészt a pillangószelepnek van egy tárcsája, amely egy központi tengely körül forog. A tárcsa a cső közepén van elhelyezve, és amikor párhuzamos az áramlással, a szelep nyitva van. Ahogy forgatja a tárcsát, az fokozatosan blokkolja az áramlást, amíg teljesen be nem záródik 90 fokos elforgatással.

A gömbcsapok kialakítása bizonyos esetekben kompaktabbá teszi őket, különösen kisebb méreteknél. A pillangószelepek azonban jobb választást jelenthetnek nagyobb csőátmérőkhöz, mivel általában könnyebbek és kevesebb helyet foglalnak el a csővezetékben. Például, ha egy nagy ipari projekten dolgozik nagy csövekkel, aDN50 DN1200 karimás excentrikus pillangószelep D343Xméretének és súlyának előnyei miatt praktikusabb lehet.

Tömítési teljesítmény

A tömítés kulcsfontosságú tényező a szelepek esetében. A golyóscsapok kiváló tömítőképességükről ismertek. A golyó gömb alakú formája és a szeleptesthez való illeszkedése szoros tömítést hoz létre. Ez ideálissá teszi őket olyan alkalmazásokhoz, ahol a szivárgásmentesség elengedhetetlen, például nagynyomású gázrendszerekben vagy olyan folyamatokban, ahol a folyadék drága vagy veszélyes.

A pillangószelepek, bár jó tömítést biztosítanak, nem biztos, hogy minden helyzetben olyan szivárgásmentesek, mint a gömbcsapok. Azonban a modern pillangószelepek, mint aPneumatikus karimás lágy tömítésű pillangószelep, használjon puha tömítőanyagokat, amelyek jelentősen javíthatják tömítési teljesítményüket. Ezek a puha tömítések alkalmazkodhatnak a tárcsához és a szeleptesthez, csökkentve a szivárgás esélyét. Gyakran használják olyan alkalmazásokban, ahol kis mennyiségű szivárgás is elfogadható, például víztisztító telepeken vagy néhány alacsony nyomású HVAC-rendszerben.

Flow Control

Ha az áramlási sebesség szabályozásáról van szó, mindkét szelepnek megvannak a saját jellemzői. A golyóscsapok kiválóan alkalmasak be- és kikapcsolt alkalmazásokhoz. Gyorsan nyithatják vagy zárhatják az áramlást egy egyszerű negyed fordulattal. De ami a pontos áramlásszabályozást illeti, nem ezek a legjobb megoldások. Ha elkezdi kinyitni a gömbcsapot, az áramlási sebesség meglehetősen gyorsan változik, és nehéz lehet egyenletes, közbenső áramlást fenntartani.

A pillangószelepek viszont jobban megfelelnek az áramlás szabályozására. A tárcsa fokozatos forgatásával simán beállíthatja az áramlási sebességet. Emiatt népszerű választás az olyan alkalmazásokban, ahol szabályozni kell az áramlást, például hűtővízrendszerekben vagy egyes vegyi feldolgozó üzemekben.

Nyomás- és hőmérsékletértékek

A golyósszelepek általában magasabb nyomást és hőmérsékletet képesek kezelni, mint a pillangószelepek. A golyó szilárd felépítése és a szeleptestben való megtámasztása lehetővé teszi, hogy ellenálljon a nagynyomású folyadékok által kifejtett erőknek. Általában olaj- és gázvezetékekben használják, ahol a nyomás rendkívül magas lehet.

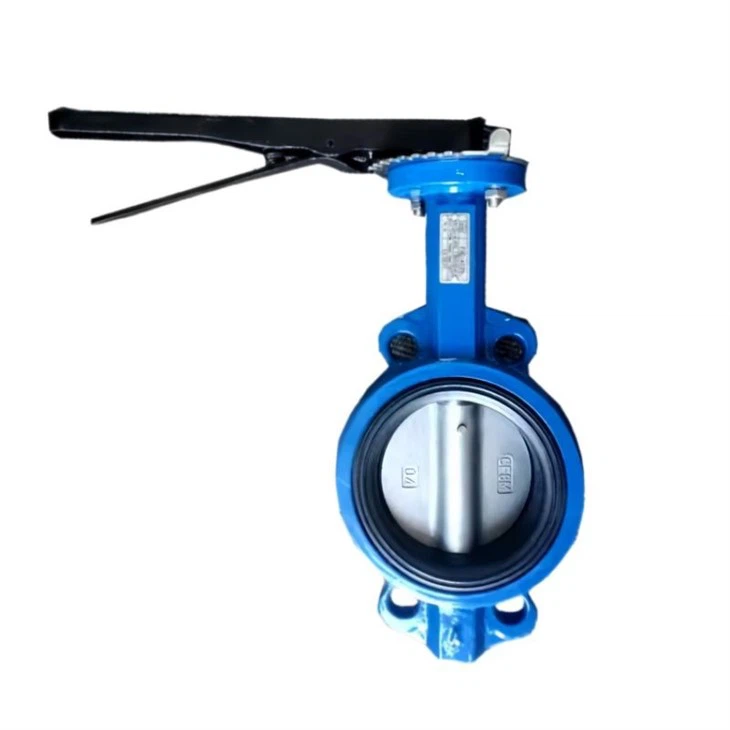

A pillangószelepek azonban korlátozottabbak a nyomás és a hőmérséklet tekintetében. Általában alacsony és közepes nyomású alkalmazásokban használják őket. Például aÖntöttvas pillangószelepgyakran használják vízelosztó rendszerekben, ahol a nyomás viszonylag alacsony.

Költség

A költségeket mindig minden projektnél figyelembe kell venni. A golyóscsapok általában drágábbak, különösen a nagyobb méretek és a nagy teljesítményű modellek esetében. A golyóscsapok gyártási folyamata összetettebb, és a nagynyomású és magas hőmérsékletű alkalmazásokhoz használt anyagok költségesek lehetnek.

A pillangószelepek általában költséghatékonyabbak, különösen nagyobb csőátmérők esetén. Egyszerűbb kialakításuk és könnyebb felépítésük alacsonyabb gyártási költségeket jelent, ami jelentős megtakarítást eredményezhet nagyszabású projekteknél.

Karbantartás

A karbantartás egy másik fontos szempont. A golyóscsapok karbantartása viszonylag egyszerű. Ha probléma van a tömítéssel vagy a golyóval, általában szétszerelhető és megjavítható vagy kicserélhető. A gömbcsapok belső alkatrészei azonban nehezebben hozzáférhetők, különösen a nagyobb szelepeknél.

A pillangószelepek karbantartása is egyszerű. A tárcsa és a szár általában könnyen elérhető, és ha probléma van a tömítéssel, akkor minden gond nélkül kicserélhető. Ez kényelmes választássá teszi őket olyan alkalmazásokhoz, ahol rendszeres karbantartásra van szükség.

Alkalmazások

Különböző jellemzőik miatt a gömbcsapokat és a pillangószelepeket különböző alkalmazásokban használják. A golyóscsapokat általában olyan iparágakban használják, mint az olaj- és gázipar, a vegyi feldolgozás és az energiatermelés, ahol elengedhetetlen a nagy nyomás, a szivárgás és a szoros elzárás.

A pillangószelepeket széles körben használják a vízkezelésben, a HVAC-ban és néhány élelmiszer- és italiparban. Áramlásszabályozási képességeik, költséghatékonyságuk és könnyű karbantartásuk népszerű választássá teszik ezeket az alkalmazásokat.

Összefoglalva, mind a pillangószelepeknek, mind a gömbcsapoknak megvannak a maga erősségei és gyengeségei. A kettő közötti választás számos tényezőtől függ, például az alkalmazástól, a nyomás- és hőmérséklet-követelményektől, az áramlásszabályozási igényektől és a költségvetéstől. Pillangószelep-beszállítóként pillangószelepek széles választékát tudom kínálni a különböző vásárlói igények kielégítésére. Ha egy szelepet keres, és nem tudja, melyik a megfelelő az Ön számára, forduljon bizalommal. Megbeszéljük konkrét igényeit, és segítünk a legjobb döntés meghozatalában. Legyen szó kis léptékű projektről vagy nagy ipari alkalmazásról, itt vagyunk, hogy segítsünk Önnek. Lépjen kapcsolatba velünk a beszerzési folyamat elindításához, és keressük meg együtt a tökéletes szelepet az Ön projektjéhez.

Hivatkozások

• Szelepek kézikönyve, különböző iparági szakértők
• Gyártói műszaki dokumentáció golyóscsapokhoz és pillangószelepekhez
